FX5-80SSC-S三菱FX5系列8軸簡易運動控制器

FX5-80SSC-S 三菱PLC FX5系列8軸簡易運動控制器模塊
FX5-80SSC，F(xiàn)X5-80SSC-S，F(xiàn)X5-80SSC-S價格，F(xiàn)X5-80SSC-S規格，F(xiàn)X5-80SSC-S用戶手冊
FX5-80SSC-S參數說明：最大8軸，直線插補、2軸環性插補、控制單位(毫米、英寸、度、脈沖)、定位數據為600個數據/軸、SSCNETⅢ/H連接

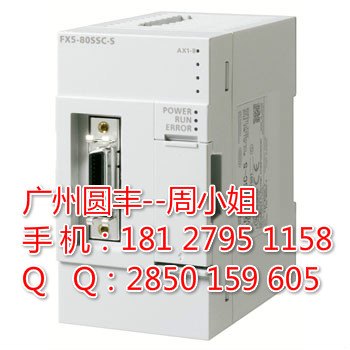

FX5-80SSC-S圖片

三菱PLC FX5-80SSC-S簡易運動控制器模塊規格說明：
 [控制軸數]最大8軸
 [運算周期]0.888ms，1.777ms
 [插補功能]直線插補(最大4軸)
 [控制方式]PTP控制、軌跡控制(直線、圓弧可設置)、速度控制、速度/位置切換控制、速度/轉矩控制、定位控制
 [加減速處理]梯形加減速、近似S形加減速
 [校正功能]電子齒輪，齒隙，靠近通過
 [同步控制]
 .輸入軸：伺服輸入軸，同步編碼器軸，指令生成軸
 .輸出軸：凸輪軸
 [凸輪控制]
 .凸輪登錄數：最大128個
 .凸輪數據格式：行程數據格式，坐標數據格式
 .凸輪自動生成：旋轉凸輪自動生成
 [控制單位]mm，inch，degree，pulse
 [定位數據]600數據/軸
 [備份]參數、定位數據、塊啟動數據可通過閃存保存(無電池)
 [原點回歸功能]近點DOG方式、計數方式1、計數方式2、數據設定方式和比例原點信號檢測方式
        有高速原點回歸功能。
        原點復位-輔助功能有OPR重試、OP漂移
 [伺服放大器連接方式]SSCNETⅢ/H
 [定位]
 .直線控制：直線插補控制(最大4軸)(合成速度，參考軸速度)
 .定位控制：定位控制(最大4軸)
 .2軸圓弧插補：插補指定、中心點指定
 .速度控制：速度控制(最大4軸)
 .速度/位置切換控制：增量方式/絕對方式
 .位置.速度切換控制:增量方式
 .當前值變更：位置指定，當前值變更的起始編號指定
 .NOP命令：有
 .JUMP命令：條件，無條件
 .LOOP/LEND：有
 .高度的位置控制：塊起動，條件起動，重量起動，同時起動，反復啟動
 [手動控制]
 .JOG運行：有
 .微動運行：有
 .手動脈沖發生器：可能連接1臺(增量)，單位放大倍數(1~10000倍)。
 [擴展控制(速度和轉矩控制)]不包括位置回路的速度控制、扭矩控制
 [絕對位置系統]由連接到伺服放大器的電池對應
 [同期編碼器接口]4ch，內置接口1ch
 [限制控制功能]
 .速度控制功能：速度控制值、JOG速度控制值
 .轉矩限制值變化功能：正方向轉矩限制值、負方向轉矩限制值
 .緊急停止：有效/無效的切換功能
 .軟件行程范圍功能：當前值/給定值范圍檢查
 .硬件行程范圍功能：有
 [控制內容的變更功能]有速度變更功能、覆蓋功能(0~300%)、加減速度時間變更功能、
           扭矩變更功能、目標位置變更功能
 [其他功能]
 .M碼輸出功能：WITH模式/AFTER模式
 .步驟功能：減速單位，數據No.單位
 .跳過功能：通過PLC的CPU，通過外部指令信號
 .教學功能：有
 [參數初始化]有
 [外部輸入信號設定功能]通過CPU，伺服放大器
 [事件歷史記錄功能]有
 [符號檢測功能]常規模式，指定次數模式，環形緩沖模式
 .符號檢測信號：最大4點
 .符號檢測設定：16
 [任意數據監視器功能]4點/軸
 [驅動程序通訊功能]有
 [SSCNET通信的斷開/重新連接功能]有
 [數字示波器功能]比特數據、字?jǐn)?shù)據各16CH

2、基本單元規格
 [控制軸數]8軸
 [伺服放大器連接方式]SSCNETⅢ/H
 [最大延長距離]SSCNETⅢ/H800m
 [最大局間距離]100m
 [外圍設備接口]由CPU單元(Ethernet)
 [手動脈沖發生器操作功能]1臺可連接
 [同步編碼器操作]4臺
 [輸入信號(DI)]
 .輸入點數：4點
 .輸入方式：正/負共用
 .額定輸入電壓/電流：DC24V/約5mA
 .電壓使用范圍：DC19.2~26.4V
 .ON電壓/電流：DC17.5V以上/3.5mA以上
 .OFF電壓/電流：DC7V以下/1.0mA以下
 .輸入電阻：約6.8kΩ
 .響應時間：1ms以下
 .推薦電線尺寸電：AWG24(0.2mm2)
 [緊急停止輸入信號(EMI)]
 .輸入點數：1點
 .輸入方式：正/負共用
 .額定輸入電壓/電流：DC24V/約5mA
 .電壓使用范圍：DC19.2~26.4V
 .ON電壓/電流：DC17.5V以上/3.5mA以上
 .OFF電壓/電流：DC7V以下/1.0mA以下
 .輸入電阻：約6.8kΩ
 .響應時間：4ms以下
 .推薦電線尺寸：AWG24(0.2mm2)
 [信號輸入形式]A相/B相(4倍/2倍/1倍)，pulse/sign
 [手動脈沖發生器/增量同步編碼器信號]
 .差動輸出類型(相當26LS31)
  輸入頻率：最大1Mpulse
  脈沖寬幅：1μs以上
  上升沿、下降沿時間：0.25μs以下
  位相差：0.25μs以上
  額定輸入電壓：DC5.5V以下
  高電壓/低電壓：DC2.0~5.25V/DC0~0.8V
  差動電壓：±0.2V
  電纜長度：最大30m
 .電壓輸出/集電極開路型(DC5V)
  輸入頻率：最大200kpulse/s
  脈沖寬幅：5μs以上
  上升沿、下降沿時間：1.2μs以下
  位相差：1.2μs以上
  額定輸入電壓：DC5.5V以下
  高電壓/低電壓：DC3.0~5.25V/2mA以下，DC0~1V/5mA以上
  差動電壓：±0.2V
  電纜長度：最大10m
 [DC24內部消耗電流]0.25A
 [外形尺寸H*W*D]90*50*83mm
 [重量]0.3kg
