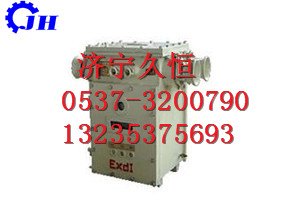

ZBL-L礦用隔爆型低壓漏電保護裝置

      ZBL－L礦用隔爆型低壓漏電保護裝置采用了現代漏電保護裝置設計技術，與同類型產品比較經濟效益好安全性能高等優點 ZBL－L礦用隔爆型低壓漏電保護裝置適用于煤礦井下具有甲烷和煤塵危險的場所，作為低壓380V～1140V中性點不接地系統的漏電保護。
      礦用隔爆型低壓漏電保護裝置具體參數：
      主要技術指標：
      ●控制電壓：380V、660V、1140V。
      ●工作電源：控制電壓。
      ●總線段數：1。
      ●支路數：9。安裝于第二級（變壓器下的支路開關下又帶若干條分路開關）時，支路數為8。
      ●礦用隔爆型低壓漏電保護裝置動作電阻值和閉鎖動作電阻值：
      電壓等級 380伏 660伏 1140伏
      動作電阻值 3.5K±20% 11K±20% 20K±20%
      閉鎖電阻值 7K±20% 22K±20% 40K±20%
      ●礦用隔爆型低壓漏電保護裝置動作時間：支路出口時間30毫秒；總出口時間300毫秒。均可任意設置。
      ●礦用隔爆型低壓漏電保護裝置工作電源變化適應能力：工作電源變化在額定值的75%～110%時，裝置的漏電動作電阻值、漏電閉鎖電阻值和動作時間的誤差不大于20%。
      ●低壓系統電容變化適應能力：當系統電容在0.1μf～1μf范圍內變化時，裝置的漏電動作電阻值、漏電閉鎖電阻值和動作時間的誤差不大于20%。
      ●分散性漏電電阻分辨率：動作電阻整定值20％＋2K。
      ●繼電器出口輸出：總出口和進線對應的一對一出口，均為常開無源觸點，觸點容量為1A；380VAC。
      ●外形尺寸：寬（310）×深（280）×高（410）
